Jeder kennt das Bild vom Raumschiff, das zu flach in die Atmosphäre eintritt und deswegen von ihr abprallt wie ein flacher Stein, der über die Wasseroberfläche eines Teichs hüpft. Aber würde so etwas in Wirklichkeit passieren? Als Beitrag zur Öffentlichkeitsarbeit für die bevorstehende Mission des ESA-Wiedereintrittsdemonstrators „IXV“ (Vorgesehener Starttermin: 11.2.2015) befasse ich mich in einem Gast-Artikel im Rocket Science Blog der ESA mit dieser Frage. Meine Antwort: Nicht wirklich … aber die Realität ist deswegen nicht weniger dramatisch!

Michael Khan

Ich bin Luft- und Raumfahrtingenieur und arbeite bei einer Raumfahrtagentur als Missionsanalytiker. Alle in meinen Artikeln geäußerten sind aber meine eigenen und geben nicht notwendigerweise die Sichtweise meines Arbeitgebers wieder. Neben meinem hauptberuflichen Engagement bin ich auch privat als Hobbyastronom aktiv, mein Interesse gilt hauptsächlich der Planetenbeobachtung. Zudem versuche ich, interessierten (insbesondere jungen) Laien die Faszination der Raumfahrt in öffentlichen Vorträgen, auch in Schulen, nahezubringen. Mein besonderes Anliegen ist es, in der Öffentlichkeit das Interesse an den Naturwissenschaften zu wecken. ---------------------------------------------------------------- Eines muss ich noch erwähnen. Eigentlich handelt es sich dabei um Selbstverständlichkeiten. Dennoch zeigt die Erfahrung, dass solche expliziten Hinweise notwendig sind. Grundsätzlich sind Kommentare zu allen meiner Artikel willkommen, von wem auch immer. Dennoch erwarte ich die Einhaltung gewisser, sicher nicht übermäßig restriktiver Regeln: Kommentare sollen sich auf das Thema des Artikels beziehen. Ist dies nicht der Fall, zerfasert die Diskussion in Privatgespäche einzelner Diskutanten. Ferner ist es nun einmal so, dass einige wenige Individuen dazu neigen, Blogs einfach für ihre eigenen Zwecke zu kapern und die Diskussion zu einem Thema umlenken, das sie selbst interessiert, aber beliebig weit vom Thema des aktuellen Artikels ist. Elementare Höflichkeit gebietet, das zur Kenntnis zu nehmen, was ein Blogautor geschrieben hat. Ich behalte mir vor, einzelne Artikel, bei denen ein solcher Sachverhalt erkennbar ist, aus der Kommentarliste zu entfernen. Es ist natürlich so, dass es hier eine gewisse Grauzone gibt. Im Zweifelsfall lasse ich mit mir reden. Beim folgenden Punkt bin ich nicht mehr diskussionsbereit: Kommentare, in denen vorwiegend oder ausschließlich über meine Person oder über Dritte spekuliert wird, insbesondere dann, wenn dabei beleidigende, abwertende oder verächtlich machende Äußerungen verwendet werden, werden gelöscht. Kommt es bei einem Kommentator wiederholt zu solchen Vorfällen, muss er damit rechnen, in meinem Blog gesperrt zu werden. Dies gilt auch dann, wenn ein Kommentator sein kritikwürdiges Verhalten in einem anderen Blog im scilogs-Umfeld, aber noch nicht in "Go for Launch" begangen hat.

8 Kommentare Schreibe einen Kommentar

  1. Streift man die Atmosphäre nur (flacher Eintrittswinkel), wird der Eintrittskörper also einfach abgebremst (und kaum abgelenkt), was man für das Bremsen eines Sattelliten ausnutzen kann, der von der Erde zum Mars oder zur Venus geflogen ist. Dies nennt man dann Aerobraking. Aerobraking spart Treibstoff.

    • Michael Khan

      Aerobraking ist, wenn man schon in einem hochexzentrischen Orbit ist und dann aus diesem orbit heraus das Perizentrum etwas absenkt, sodass die Atmosphäre angestippt wird, und das dann einige Hundert Mal nacheinander macht. Das dauert einige Monate, aber man kann die Bahn dadurch kräftig absenken und braucht sehr viel weniger Treibstoff, als wenn das Absenken komplett durch Triebwerksmanöver durchgeführt worden wäre.

      Wenn man aber aus dem hyperbolischen Anflug heraus, also ohne bereits in einer gebundenen Bahn um den Planeten zu sein, in die Atmosphäre eintaucht, und dabei genügend Energie durch Reibung los wird, um aus einer hyperbolischen in eine elliptische Bahn überzugehen, dann nennt man das Aerocapture.

      Aerobraking ist einfach, Aerocapture schwierig.

      • Zitat Wikipedia: „Aerocapture has not yet been tried on a planetary mission“ Und dabei könnte die Nutzlast von Missionen zu den Planeten um 79% (Venus), um 280% (Titan) oder gar um 820% (Neptun) erhöht werden, wenn Aerocapture eingesetzt würde.
        Doch besser weniger Nutzlast, als eine gescheiterte Mission werden wohl die Planer solcher Missionen denken und damit Aerocapture als Treibstoffsparmethode verwerfen.

        Vorschlag: Missionen ohne Nutzlast, nur zum Zweck des Testen von Aerocapture-Manövern, planen. Darauf aufbauend dann auch wissenschaftliche Missionen mit Aerocapture durchführen. Die Venus wäre doch ein guter Kandidat für Aerocapture-Tests. Noch einfacher wären Aerocapture-Tests beim Mondrückflug – allerdings wohl auch weniger aussagekräftig.

        • Michael Khan

          Aerocapture bingt mehr Nutzmasse ins Orbit, kein Zweifel. Wie viel Nutzmasse, das ist nicht ganz einfach abzuschätzen, weil man zwar Treibstoff spart, aber dafür Vorrichtungen für das Aerocapture einbauen muss, die auch Masse kosten. „Ballutes“, wie unlängst hier diskutiert, oder vielleicht auch Hitzeschilde, die ein Orbiter sonst gar nicht brauchen würde. Die hierfür aufzuwendende Masse kann man nicht genau beziffern, aber sie ist auf jeden Fall nicht ganz niedrig. Aber dennoch, eine Einsparung erheblichen Umfangs sollte grundsätzlich möglich sein.

          Die Schwierigkeit mit dem Aerocapture liegt an zwei Stellen:

          1.) Wie genau kann beim Anflug navigiert werden?
          2.) Wie genau sind die atmosphärischen Eigenschaften bekannt?

          Eine Demonstratormission in der Erdatmosphäre wäre in der Tat nicht besonders aussagekräftig, weil man die Bahn eines anfliegenden Raunfahrzeugs extrem genau bestimmen kann und zudem die atmosphärischen Eigenschaften in der Atmosphäre sehr genau bekannt sein werden, zumindest für die Schichten, auf die es hier ankommt. Aber das lässt sich beispielsweise auf den Mars so nicht übertragen.

          Hilfreich wäre es, wenn die Bahnbestimmung beim Anflug durch Bodenstationen auf der Marsoberfläche oder auf Phobos und Deimos unterstützt werden könnte.

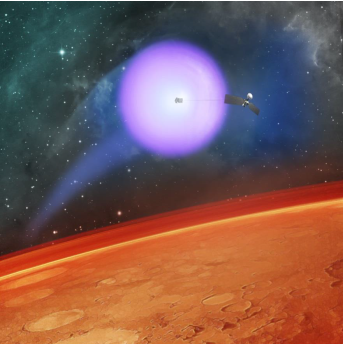

          • Wie wäre es mit: Plasma Aerocapture and Entry System for Manned Missions and Planetary Deep Space Orbiters

            Prinzip: Es werden magnetische Kräfe ausgeübt auf die Ionen, die beim Eintritt in eine Atmosphäre entstehen. Damit kann eine starke Bremswirkung erreicht werden trotz geringer Masse der Aeroshell.

            The Plasma Magnetoshell is based on demonstrated experimental results and the successful implementation would dramatically decrease mission risk, launch cost, mass, and overall radiation exposure. The Plasma Magnetoshell is a high-Beta (the ratio of plasma to magnetic field energy density) dipole plasma configuration which would initially be populated with ambient atmospheric gases. This plasma is formed, sustained, and expanded with an electrodeless Rotating Magnetic Field (RMF), which has been shown in previous experiments to generate the required, fully ionized, high temperature magnetized plasma. RMF plasma formation induces large currents in the plasma that inflate and maintain the large-scale magnetic structure. The primary drag-inducing interaction between the magnetically confined plasma ions and the incoming neutral atmospheric particles is that of charge exchange, which has the largest cross section. After a charge exchange, the now magnetized atmospheric ion reacts its directional momentum (in the frame of the spacecraft) onto the magnet via field line bending and stretching.

            The advantages of such a system are many. Frictional heating would no longer be of concern as the energy dissipation required to slow the spacecraft would be deposited into the plasma ions helping to maintain the magnetospheric Beta. With the Magnetoshell now being composed of massless magnetic field and a gram of plasma, the transverse scale of the magnetic barrier can be as large as 100 meters.

          • zur Ergänzung: Magnetoshells können als dynamische Plasmafallschirme aufgefasst werden. Ihre Bremswirkung kann elektronisch in Echtzeit kontrolliert – vergrössert, verkleinert – werden. Es braucht dazu keine Supraleitung, das Gesamtsystem ist vielmehr leichtgewichtig.
            Wie funktioniert die Magnetoshell: Es überträgt Ladung vom Plasma, welches sich in Nähe der Aeroshell befindet auf die kollidierenden Luftmassen. Dies erzeugt die Bremswirkung. Die Aeroshell erzeugt ein 500 Gauss-Magnetfeld und befindet sich an einer Leine 50 Meter entfernt vom Raumfahrzeug, welches durch den Atmosphärenkontakt gebremst werden soll.

          • Michael Khan

            Man sollte nicht durch Gebrauch des Indikativs statt des Konjunktivs den Eindruck erwecken, dieses Verfahrens sei bereits über die Phase der bloßen Konzeptstudie hinaus gediehen oder seine praktische Einsatzfähigkeit gar schon belegt.
